CHCNAV TG63 – 3D navigácia pre presné riadenie grejdrov

CHCNAV TG63 je moderný 3D nivelačný systém určený pre grejdre, ktorý umožňuje presné profilovanie terénu podľa digitálnych projektov. Vďaka RTK GNSS technológii a inteligentnému riadeniu radlice dokáže obsluha pracovať rýchlejšie, presnejšie a s minimálnou potrebou dodatočných úprav povrchu.

Systém poskytuje prehľad o polohe stroja aj radlice v reálnom čase, čím pomáha dosahovať požadované sklony, výšky a presnosť pri budovaní ciest, parkovísk, priemyselných plôch či terénnych úpravách.

CHCNAV TG63 PRO – profesionálna 3D navigácia pre grejdre novej generácie

Maximálna presnosť a automatické riadenie pre dokonalé profilovanie

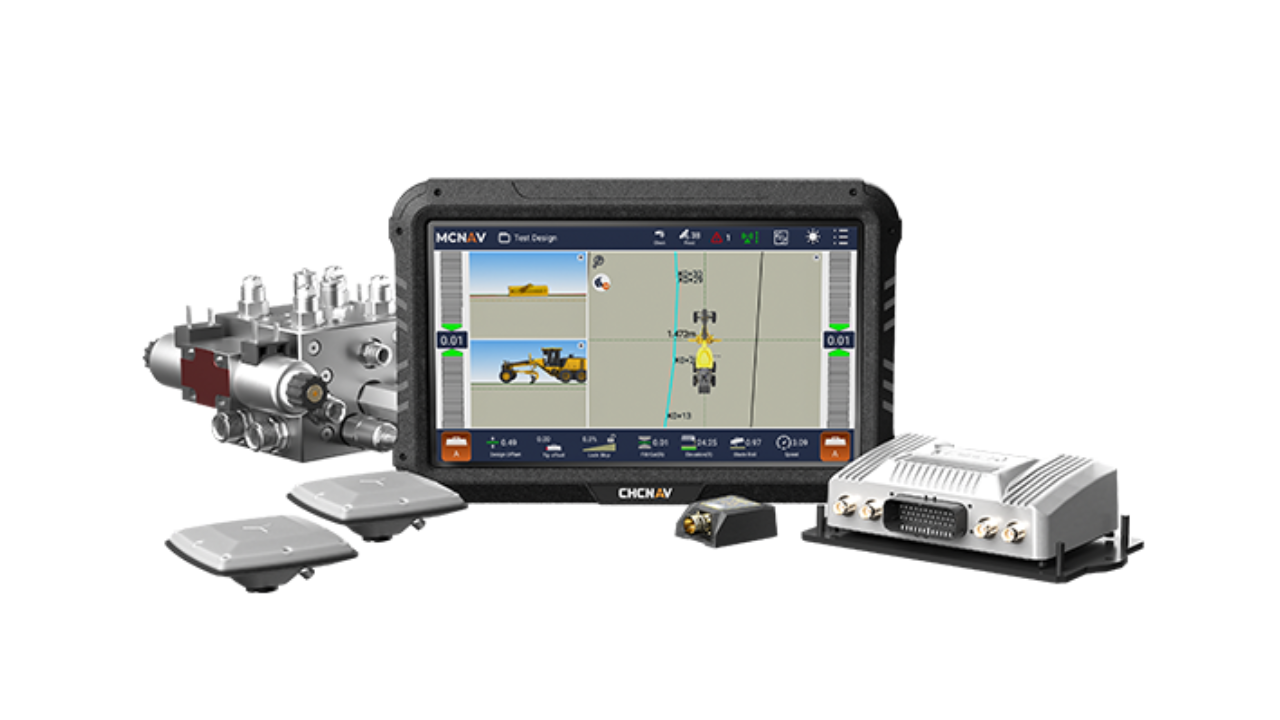

CHCNAV TG63 PRO je pokročilý 3D automatický riadiaci systém určený pre motorové grejdre. Kombinácia duálneho GNSS prijímača, vysoko presného IMU senzora a inteligentného hydraulického riadenia umožňuje dosahovať presnosť až ±2 cm bez potreby geodetických kolíkov alebo manuálneho vytyčovania.

Systém automaticky riadi výšku a sklon radlice podľa digitálneho modelu terénu, čím výrazne skracuje čas realizácie projektov, znižuje spotrebu materiálu a eliminuje potrebu opakovaných opráv povrchu.

Hlavné výhody CHCNAV TG63 PRO

• presnosť riadenia radlice až ±2 cm
• automatické ovládanie výšky a sklonu radlice
• podpora GPS, GLONASS, Galileo, BeiDou a QZSS
• RTK centimetrová presnosť
• jednoduchá inštalácia približne za 5 hodín
• kalibrácia do 15 minút
• podpora 2D aj 3D režimu
• práca podľa digitálnych projektov
• intuitívne ovládanie cez 10,1" dotykový displej
• robustná konštrukcia pripravená na náročné stavebné podmienky

Presné profilovanie bez geodetických kolíkov

CHCNAV TG63 PRO umožňuje pracovať priamo podľa digitálnych projektov vo formátoch:

• .RODX
• .DXF
• .LandXML

Operátor vidí aktuálnu polohu stroja aj radlice v reálnom čase a systém automaticky vykonáva potrebné korekcie. Výsledkom je vyššia presnosť, menšie množstvo premiestňovaného materiálu a rýchlejšie dokončenie zákazky.

Jednoduchá inštalácia a ovládanie

Systém bol navrhnutý tak, aby ho bolo možné rýchlo nasadiť na stroj bez zdĺhavých zásahov.

Výhody:

• montáž približne za 5 hodín
• automatický kalibračný sprievodca
• kalibrácia do 15 minút
• jednoduché zaškolenie obsluhy
• možnosť presunu medzi strojmi

10,1" displej s vysokým jasom 750 cd/m² zabezpečuje výbornú čitateľnosť aj na priamom slnku.

Špičková GNSS technológia

TG63 PRO využíva najmodernejšie satelitné systémy:

• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS

Vďaka duálnemu GNSS prijímaču a RTK korekciám dosahuje:

• horizontálnu presnosť 10 mm + 1 ppm
• vertikálnu presnosť 15 mm + 1 ppm

Frekvencia spracovania až 100 Hz zabezpečuje okamžitú reakciu systému na zmenu smeru, rýchlosti alebo sklonu stroja.

Odolnosť pripravená na každodennú prevádzku

CHCNAV TG63 PRO je navrhnutý pre náročné stavebné prostredie.

Odolnosť komponentov:

• ochrana IP65 až IP68
• IMU senzor odolný voči nárazom 50 G
• priemyselné káble odolné voči vlhkosti a oderu
• prevádzka od -40 °C do +85 °C

Systém je pripravený na celoročné nasadenie v akýchkoľvek podmienkach.

Využitie systému CHCNAV TG63 PRO

Ideálne riešenie pre:

• výstavbu ciest a diaľnic
• parkoviská a spevnené plochy
• logistické centrá
• priemyselné areály
• tvarovanie svahov
• zemné práce
• finálne nivelácie
• stavebné pláne

Technické parametre

Presnosť: ±2 cm
Displej: 10,1" HD dotykový displej (1024 × 600 px)
Operačný systém: Android
GNSS: GPS, GLONASS, Galileo, BeiDou, QZSS
RTK presnosť: 10 mm + 1 ppm horizontálne / 15 mm + 1 ppm vertikálne
Frekvencia IMU: 100 Hz
Komunikácia: rádio, sieťové RTK, RS232, CAN
Podporované formáty: RODX, DXF, LandXML, CRD, DC, LOC, JXL
Ochrana: IP65 – IP68
Prevádzková teplota: -40 °C až +85 °C
