3D Navigácia pre rýpadlá CHCNAV

CHCNAV TX73 – Profesionálne 3D navádzanie pre rýpadlá novej generácie

CHCNAV TX73 je pokročilý 3D navigačný systém pre rýpadlá, ktorý umožňuje presné kopanie podľa digitálneho modelu terénu bez potreby geodetického značenia. Operátor vidí v reálnom čase polohu lyžice, hĺbku aj sklon výkopu, čím dokáže pracovať presne na prvý pokus.

V porovnaní so základnými systémami prináša TX73 maximálnu presnosť, plnú digitálnu kontrolu stavby a výrazné zrýchlenie zemných prác. Je určený pre profesionálne stavebné firmy, ktoré chcú zvýšiť produktivitu a znížiť náklady na realizáciu projektov.

CHCNAV TX73 – 3D riadiaci systém pre presné výkopové práce

CHCNAV TX73 je špičkový 3D navádzací systém určený pre rýpadlá, ktorý kombinuje vysokopresné GNSS prijímače a IMU senzory na presné určenie polohy špičky lyžice v reálnom čase. Systém umožňuje kopanie priamo podľa digitálneho projektu, čím eliminuje potrebu opakovaného merania a výrazne skracuje čas realizácie stavieb.

Centimetrová presnosť bez potreby geodetického značenia

TX73 dosahuje presnosť až:

• ±1 cm horizontálne

• ±1,5 cm vertikálne

Operátor tak dokáže dosiahnuť požadované parametre hĺbky, sklonu a profilu už na prvý pokus, čím sa minimalizuje prekopávanie a následné opravy. Systém výrazne znižuje ľudské chyby a optimalizuje pracovný postup na stavbe.

Pokročilá GNSS a IMU technológia

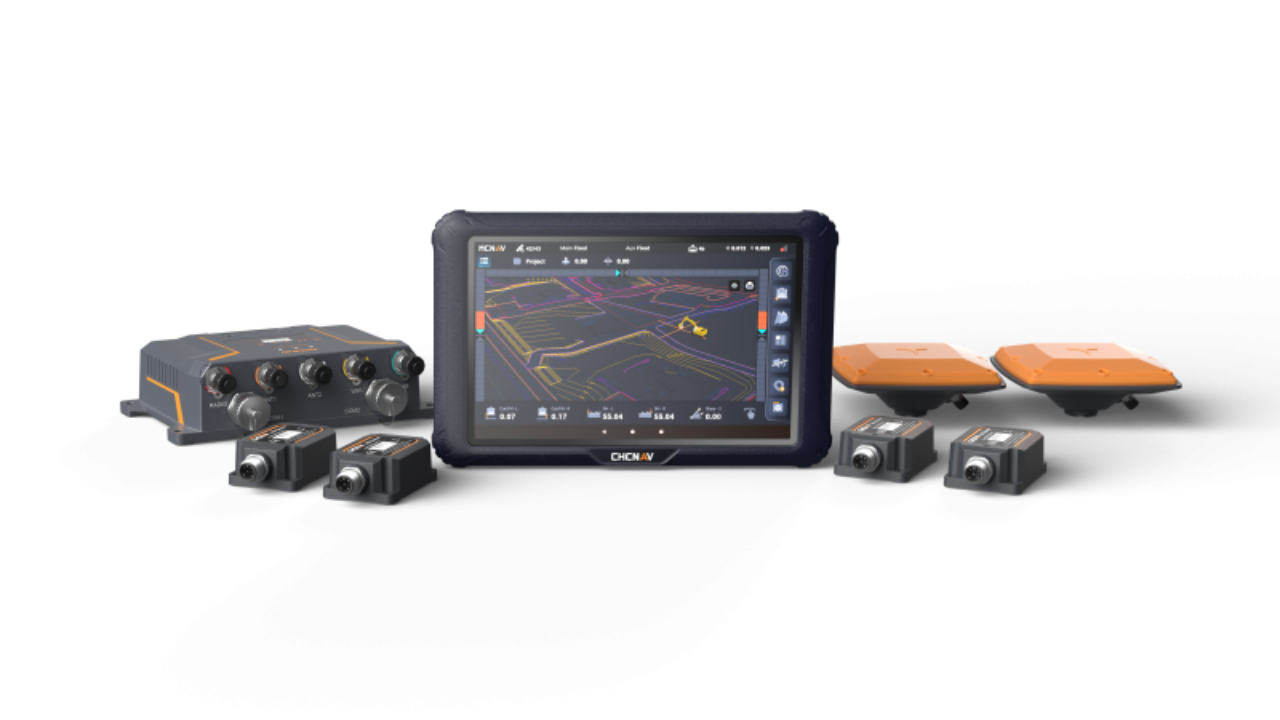

Systém využíva kombináciu profesionálnych komponentov:

• plná podpora GNSS systémov (GPS, GLONASS, Galileo, BeiDou, QZSS)

• RTK a PPP korekčné signály

• MC300 GNSS prijímač

• IS300 IMU senzory pre stabilné meranie pohybu ramena

Táto kombinácia zabezpečuje stabilnú presnosť aj v náročnom teréne alebo pri pohybe stroja.

Moderná vizualizácia a jednoduché ovládanie

CHCNAV TX73 je vybavený 10,1" dotykovým displejom s vysokým rozlíšením 1920 × 1200 px, ktorý poskytuje prehľadné 2D a 3D zobrazenie projektu.

Systém umožňuje:

• načítanie CAD projektov (.DWG, .DXF, LandXML, HCTX)

• sledovanie výšky, sklonu a objemu výkopu v reálnom čase

• rýchle prepínanie medzi profilmi lyžíc a strojov

Ovládanie je navrhnuté tak, aby ho zvládol každý operátor po krátkom zaškolení.

Všestranné využitie na stavbách

TX73 je vhodný pre široké spektrum stavebných aplikácií:

• zakladanie stavieb a základov

• výkop inžinierskych sietí

• výstavba ciest a parkovísk

• úprava svahov a násypov

• vodohospodárske a terénne práce

Kompatibilita zahŕňa rôzne konfigurácie ramien vrátane swing boom, triple boom a tiltrotátorov (Engcon, Steelwrist).

Odolný systém pripravený na extrémne podmienky

Hardvér je navrhnutý pre náročné stavebné prostredie:

• krytie IP65 až IP69K proti vode a prachu

• prevádzka od −30 °C do +65 °C

• dvojité GNSS antény IP68

• robustné senzory odolné voči vibráciám

Systém je pripravený na každodenné profesionálne nasadenie.

Konektivita a digitálna správa projektov

TX73 podporuje moderné pripojenie:

• 4G LTE, Wi-Fi a Bluetooth

• CAN a RS232 integráciu do stroja

• cloudovú platformu MCSite

• OTA aktualizácie a vzdialenú diagnostiku

To umožňuje jednoduchú správu projektov a synchronizáciu dát medzi kanceláriou a stavbou.

Prečo si vybrať CHCNAV TX73

• extrémna presnosť výkopu bez opakovaného merania

• vyššia produktivita a kratšie realizačné časy

• menšia závislosť od geodetických prác

• bezpečnejšia a efektívnejšia práca operátora

• plná digitálna kontrola stavby

CHCNAV TX73 predstavuje profesionálne riešenie pre stavebné firmy, ktoré chcú pracovať rýchlejšie, presnejšie a s maximálnou kontrolou nad každým projektom.
